防靜電PVC地板施工方案

1.  PVC地板施工環境

1.1  (PVC)地面施工內容包括基層處理、接地系統安裝、膠水配制、防靜電聚氯乙烯（PVC）貼面板（以下簡稱），貼面板的鋪貼與清洗施工、測試及質量檢驗。

1.2   施工現場溫度應10-35℃間；相對溫度不得大于80%；通風良好。室內其它各項工程施工應已基本結束。

2.  材料、設備與工具

2.1  施工用材料應符合以下要求；

2.2  PVC地板：物理性能及外觀尺寸應符合《防靜電PVC地板通用規范》SJ/T11236的要求并具有永久防靜電性能。

2.3  PVC地板電阻：導靜電型貼面板的電阻值應低于1.0*10⁶Ω,靜電耗散型面板的電阻值范圍為1.0*10⁶-1*10⁹Ω。

2.4 導電膠：應是非水溶性膠，電阻值應小于貼面板的電阻值，粘結強度應大于3*10⁶N/平方米

2.5  塑料焊條：應采用色澤均勻、外徑一致、柔性好的材料。

2.6  導電地網用銅箔：厚度應不小于0.03mm，寬宜為10mm。

2.7 貼面板應儲存在通風干燥的倉庫中，遠離酸、堿及其它腐蝕性物質。搬運時應輕裝輕卸，嚴禁猛力撞擊。嚴禁置于室外日曬雨淋。

2.8  常用施工設備（含工具）應包括鏝刀、開槽機、塑料焊槍、橡膠榔頭、割刀、直尺、刷子、打蠟機等，其規格、性能和技術指標應符合施工工藝要求。

3.  施工準備

3.1熟悉設計施工圖并勘察施工現場。

3.2制定施工方案，繪制防靜電地面接地系統圖、接地端子圖和地網布置圖。

3.3根據施工工藝要求備齊各種施工材料、設備、工具，并擺放整齊。

3.4施工場地應符合如下要求：

基層地面為水泥地面或水磨石地面時：

a) 地面應清潔，應將地面上的油漆、油污、粘合劑等殘余物清理干凈。

b) 地面應平整，用2米直尺檢查，間隙應小于2mm。若有凹凸不平或有裂痕的地方必須補平。

c)  面應干燥，若為底層地面應先作防水處理。

d)  面層應堅硬不起砂，砂漿強度應不低于75號。

3.6  基層地面為地板（木地板、瓷磚、塑料等）時，應拆除原有地板，并應徹底清除地面上的殘留粘合物。

3.7  施工現場應配備人工照明裝置。

3.8  確定接地端子位置：面積在100平方米 以內，接地端子應不少于1個；面積每增加100平方米，應增設端子1-2個。

3.9  施工前應徹底清掃基層地面，地面不得留有浮渣、塵土等臟物。

4．施工

4.1 劃定基準線，應視房間幾何形狀合理確定。

4.2 應按地網布置圖鋪設導電銅箔網格。銅箔的縱橫交叉點，應處于貼面板的中心位置。銅箔條的鋪設應為平直，不得卷曲，也不得間斷。與接地端子連接的銅箔條應留有足夠長度。

4.3 配置導電膠：將炭黑和膠水應按1：100重量比配置，并攪拌均勻。

4.4 刷膠：應分別在地面、已鋪貼的導電銅箔上面，涂覆應均勻、全面，涂覆后自然晾干。

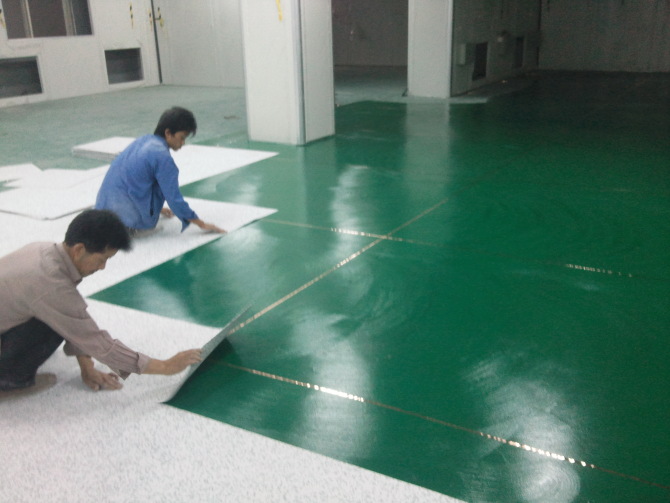

4.5 鋪貼面板：待涂有膠水的地面晾干至不粘手時，應產即開始鋪貼，鋪貼時應將貼面板的兩直角邊對準基準線，鋪貼應迅速快捷，板與板之間應留有1-2mm縫隙，縫隙寬度應保持基本一致，用橡膠錘均勻敲打板面，邊鋪貼邊檢查保粘貼牢固，地面邊緣處應用非標準貼面板鋪貼補齊，非標準貼面板由標準貼面板用割刀切割而成。

4.6 當鋪貼到接地端子處時，應先將連接地端子的銅箔條引出，用錫焊或壓接的方法與接地端子牢固連結。再繼續鋪貼面板。

4.7 整個房間鋪貼完畢后，應沿貼面板接縫處用開槽機開焊接槽。槽線應平直、均勻，槽寬3±0.2mm為宜。

4.8 應用塑料焊槍在焊接槽處進行熱塑焊接，使板與板連成一體。焊接多余物應用利刀割平，但不得劃傷貼面板表面。

4.9 接地系統施工應包括涂導電銅箔地網、接地銅箔、接地端子、接地引下線、接地體等內容。

4.10 鋪貼作業完成后，將地面清潔干凈，并應涂覆防靜電蠟保護



附：防靜電PVC地板安裝示意圖



鋪設防靜電PVC地板
鋪設導電膠粘結劑
敷設導電銅箔
氯丁強力粘結劑
素地研磨處理R.C結構體



 5.  接地體統標準與方案：

5.1 防靜電接地組可根據面積以及廠房坐落分布情況進行設計；即二組、四組或多組。

5.2 系統接地電阻：可根據客戶要求做成4Ω、8Ω、10Ω、100Ω。

5.3 安裝接地母線：接地母線采用25*3（mm）的紫銅排或相同面積的電纜。

5.4 接地支干線必須有足夠的截面積與母線連接，必須采用冷壓加彈簧墊圈，用螺絲緊固。

5.5 接地母線與支線連接處用明顯的防靜電EBP接地標準。

5.6 安裝好后，用標準接地電阻測量儀對系統電阻進行測量。



6．防靜電PVC地板的保養：

6.1 裝完畢清潔保養：

采用吸塵機吸干凈，或用擦洗，吸水布拖子即可。如果是透心地板要先在PVC地板上先打兩層底蠟，然后打上第三層面蠟以增長地板的使用壽命和保護。

6.2 日常性保養：

可先用毛拖把吸少許水把地面清潔干凈，然后需用拖把將地面拖干，再用吸有水蠟的拖把在地板上拖上一層即可。（根據使用區域人流量大少和受污染程度而定）



6.3 周期保養：

a)      濕洗法（1月1次）

根據使用區域的特性和人流量大少，濕洗加入中性清潔劑或用磨盤機擦洗地板，再用吸有水蠟的拖把在地板上拖上一層即可。



b)  干洗法：（半年一次）

用清潔機器打磨、拋光，清潔時在水里加入清潔劑打磨、拋光、清潔地板，如地板上有劃痕的地方，應首先用機器打磨、拋光后涂抹防靜電蠟。
